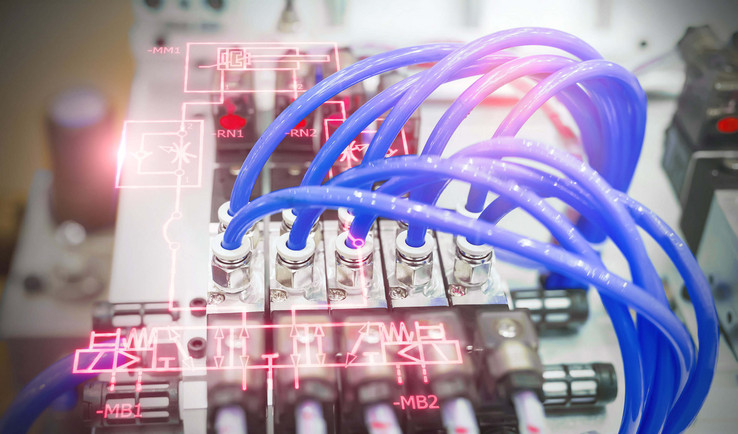

Engenharia de Fluidos
Engenharia Profissional desde a Pneumática até à Lubrificação
É importante adotar uma abordagem interdisciplinar neste campo e incluir os desenhos electrotécnicos na documentação. O EPLAN tem a solução certa para todos estes diversos campos da engenharia, combinados num ambiente de software integrado.
Uma Visão Geral das Quatro Subdisciplinas da Engenharia de Fluidos
Existem quatro áreas diferentes na engenharia de fluidos: pneumática, hidráulica, refrigeração e lubrificação.
Pneumática
A pneumática é a utilização de ar comprimido para realizar trabalhos com energia acumulada atuando sobre um corpo. Os sistemas de ar comprimido consistem geralmente em quatro subsistemas: geração de ar comprimido, preparação de ar comprimido, distribuição de ar comprimido e, finalmente, a aplicação real.
Hidráulica
Na hidráulica, o óleo é utilizado para transmitir potência, energia ou tração para as máquinas em funcionamento.
Refrigeração
A refrigeração pode ser entendida como o processo de eliminação de energia térmica. Se o calor for extraído de sólidos ou líquidos, ocorre de acordo com o princípio físico da transferência de calor.
Lubrificação
A lubrificação pode evitar o atrito e o desgaste, por exemplo, entre duas partes dentro de uma máquina. Isto requer um lubrificante ou um método de lubrificação adequado.
Uma Visão Geral das Tarefas e Desafios da Engenharia de Fluidos
Todos os dias, no seu trabalho, tem de lidar com inúmeras tarefas e desafios relacionados com a engenharia de fluidos. O EPLAN ajuda-o a encontrar uma solução para estes desafios e a tirar o máximo partido dos seus fluxos de trabalho.

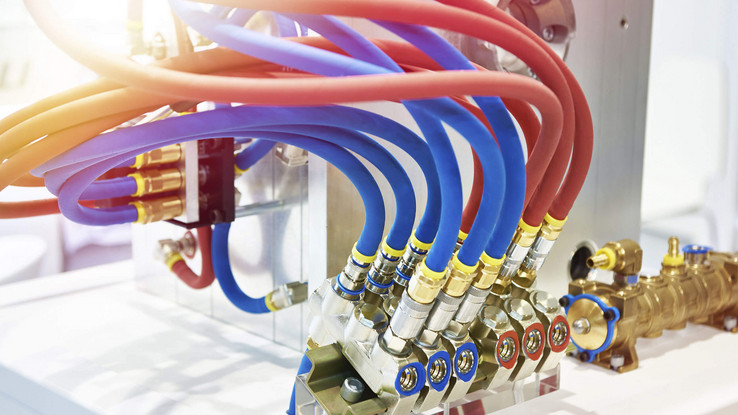

Tarefas de Engenharia de Fluidos
Projetar vários sistemas para máquinas ou instalações é uma das tarefas mais importantes na engenharia de fluidos, por exemplo, projetar o fornecimento de ar comprimido para sistemas pneumáticos e o fornecimento de óleo para sistemas hidráulicos, para não mencionar os atuadores de ambas as variantes. Também é necessário conceber os sistemas de controlo da fábrica e documentar os sistemas de fluidos, bem como os sistemas elétricos. A criação dos esquemas irá mapear as ligações entre os vários componentes das quatro áreas de engenharia de fluidos.

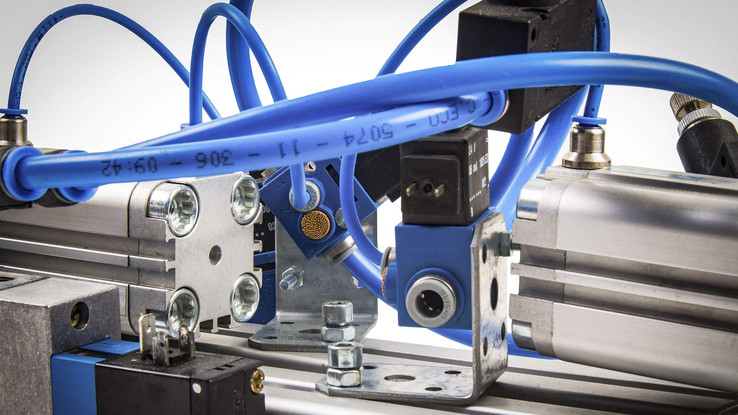

Desafios da Engenharia de Fluidos
Existe uma grande variedade de desafios na engenharia de fluidos. Por exemplo, centenas a milhares de componentes precisam de ser concebidos, projetados e numerados. Estes, por sua vez, precisam de ser ligados uns aos outros através de tubos, enquanto o diâmetro e o comprimento destes componentes precisam de ser determinados e cada um deles deve possuir um número de identificação. Os esquemas precisam, então, de ser documentados ao longo de centenas de páginas. Além disso, o sistema completo da instalação tem de cumprir as especificações planeadas e ser desmontável. Vários funcionários trabalham frequentemente num projeto ao mesmo tempo e os dados da engenharia de fluidos precisam de estar disponíveis para utilização noutros departamentos.
Integre a sua Engenharia a Projetos Técnicos de Fluidos em Conformidade com as Normas
Existem vários códigos e normas que devem ser cumpridos na engenharia de fluidos. Um efeito secundário positivo é que também cria os poilares para uma base de dados uniforme e padronizada para a sua documentação. Algumas normas importantes para a criação de esquemas de fluidos incluem a ISO 1219, IEC 81346 e IEC 61355. A identificação de dispositivos é regulamentada pela IEC 81346, que o ajudará na estruturação de produtos e engenharia interdisciplinar.A norma IEC 61355 regulamenta o tipo de documentação necessária, que é um guia útil para organizar múltiplas páginas de documentação de forma integrada. Os projetos em conformidade com as normas amortizam-se rapidamente através do aumento da eficiência dos seus processos de engenharia.
Integre a sua Engenharia a Projetos Técnicos de Fluidos em Conformidade com as Normas
Existem vários códigos e normas que devem ser cumpridos na engenharia de fluidos. Um efeito secundário positivo é que também cria os poilares para uma base de dados uniforme e padronizada para a sua documentação. Algumas normas importantes para a criação de esquemas de fluidos incluem a ISO 1219, IEC 81346 e IEC 61355. A identificação de dispositivos é regulamentada pela IEC 81346, que o ajudará na estruturação de produtos e engenharia interdisciplinar.A norma IEC 61355 regulamenta o tipo de documentação necessária, que é um guia útil para organizar múltiplas páginas de documentação de forma integrada. Os projetos em conformidade com as normas amortizam-se rapidamente através do aumento da eficiência dos seus processos de engenharia.
Todas as Soluções para a sua Engenharia de Fluidos a Partir de uma Única Fonte
Os projetos profissionais de engenharia de fluidos devem satisfazer um grande número de requisitos: símbolos, circuitos, tubos e mangueiras devem ser fáceis de encontrar e utilizar. A numeração dos vários componentes deve realizar-se automaticamente, ao mesmo tempo que as peças devem corresponder à lista de materiais resultante. Isto simplifica os processos de fabrico e comissionamento que se seguem. A criação de esquemas também deve poder ser automatizada, tal como a navegação através de projetos deve ser simples, através da utilização de referências cruzadas. Tire partido das soluções integradas do EPLAN para criar, de forma eficiente, projetos técnicos de fluidos.
Criar Esquemas Técnicos de Fluidos
O EPLAN Fluid é uma ferramenta de engenharia para configuração automática e documentação de circuitos para sistemas de fluidos em hidráulica, pneumática, refrigeração e lubrificação. Permite-lhe dominar todos os seus desafios de engenharia, projetar esquemas de fluidos que cumpram as normas e disponibilizar os seus dados para departamentos posteriores com envolvimento interdisciplinar no projeto.
Dados de Dispositivos para Engenharia de Fluidos
Os dados de dispositivos de alta qualidade são essenciais para o planeamento eficiente dos seus projetos de fluidos. As perguntas a serem respondidas aqui incluem: Que dispositivos precisam de ser ligados uns aos outros através da tecnologia de fluidos? Quantas portas têm os dispositivos? Quais são os parâmetros técnicos, dimensões e pesos? Como é que forneço os dados necessários sobre os dispositivos? Utilizando o EPLAN Data Portal, tem acesso a um grande número de dados de dispositivos e componentes de alta qualidade de um conjunto de fabricantes em constante crescimento. Por outras palavras, tem todas as respostas reunidas numa única solução.
Documentação de Fabrico e Planeamento 3D
Para uma implementação sem problemas na fase de produção, a documentação de fabrico deve derivar dos esquemas de fluidos e ser criada automaticamente. Desta forma, a documentação pode também ser utilizada de forma otimizada para as etapas posteriores da cadeia de valor. Com o EPLAN Pro Panel pode criar um gémeo digital como base para os processos integrados de engenharia dos seus armários de controlo e sistemas de comutação. A EPLAN e a afiliada Rittal trabalham em estreita colaboração para lhe oferecer uma experiência combinada em sistemas e automatização.

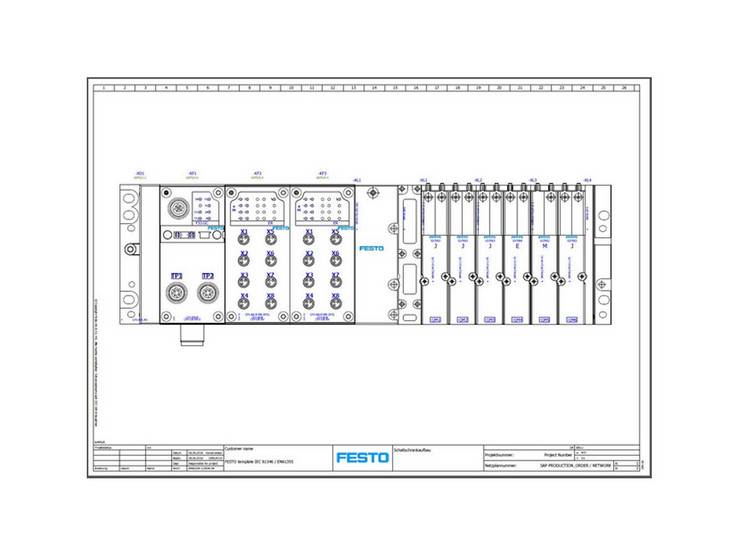

Configuração do Terminal de Válvulas Festo com base no EPLAN Engineering Configurator (EEC)
EPLAN e Festo trabalham em conjunto para desenvolver o serviço web «Smart Engineering», que permite aos clientes Festo criar um projeto EPLAN completo utilizando uma aplicação.
Serviço Web „Smart Engineering“
O serviço web «Smart Engineering» permite aos clientes Festo criar um projeto EPLAN completo utilizando uma aplicação. Isto significa que produtos complexos podem ser configurados individualmente em apenas alguns minutos, incluindo terminais de válvulas e sistemas de manipulação. EPLAN Engineering Configuration (EEC) juntamente com o EPLAN Fluid e o EPLAN Electric P8 servem de base para todos os processos de engenharia.
