Engenharia Elétrica, Instrumentação e Controlo (EI&C)
Planeamento Integrado de Atuadores/Sensores através de PLC e DCS com EPLAN
A engenharia elétrica, de instrumentação e controlo combina várias áreas especializadas da engenharia. Com o EPLAN, tem a solução de engenharia adequada para cada área especializada. Com a base de dados uniforme fornecida pela Plataforma EPLAN, também poderá acompanhar as tarefas interdisciplinares.
Ligação entre Vários Campos de Engenharia
A engenharia elétrica é um elemento central na engenharia EI&C. No entanto, existem campos e ligações comuns com outras áreas técnicas que também devem ser tidos em conta.

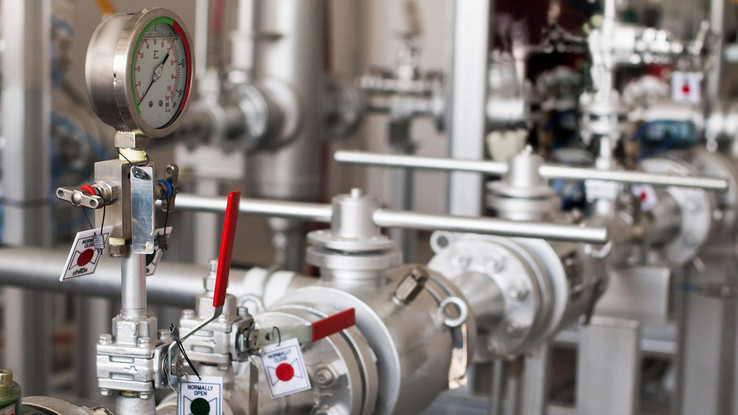

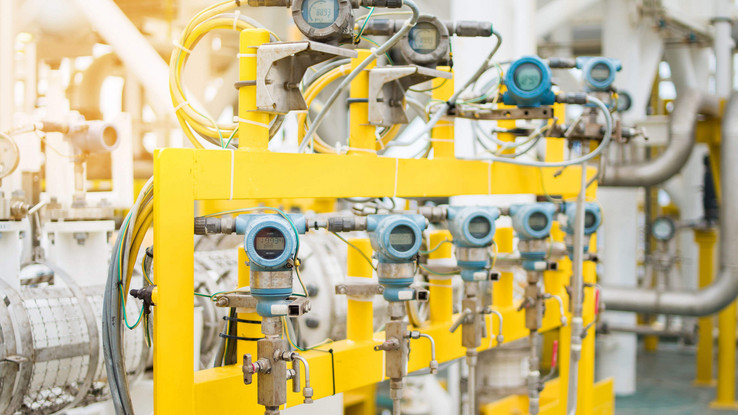

Dispositivos de Medição para Vários Valores e Dimensões
O propósito das tecnologias de medição é obter informações sobre as medidas de objetos reais, por exemplo, sobre as medidas de um processo ou as medidas de uma secção. A tecnologia de medição trata de dispositivos e metodologias para medir valores elétricos e não elétricos, que podem incluir corrente ou tensão eléctrica, fluxo, massa, força, pressão, valor de pH, temperatura e tempo.

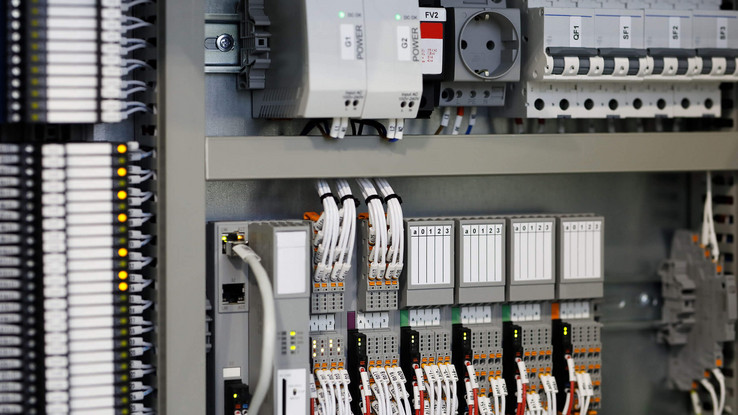

Foco no PLC como Dispositivo de Controlo
Na engenharia de controlo, certos processos são implementados num objecto de controlo, por exemplo, num processo controlado ou numa secção de controlo. A tecnologia de controlo binário dominante baseia-se em sinais de medição binários, que podem ser gerados por um interruptor de limiar, quando necessário. Na prática, os sistemas de controlo descentralizados (DCS) ou controladores lógicos programáveis (PLCs) são os dispositivos de controlo mais frequentemente utilizados. A tecnologia de controlo também pode ser considerada como uma sub-disciplina da tecnologia de automação e engenharia de processos.
Processos Estáveis, Gestão Estruturada de Processos
Os objetos de controlo, como processos controlados e sistemas controlados, asseguram processos estáveis e uma gestão estruturada de processos neste campo. Estes devem ser amplamente independentes das variáveis de perturbação.
Múltiplos Desafios na Engenharia EI&C
A sobreposição de várias áreas especializadas faz da engenharia elétrica, de instrumentação e controlo uma disciplina com numerosas funções e desafios. Isto significa que é ainda mais importante projetar de acordo com as normas e ter uma base de dados de engenharia integrada. É aqui que pode depositar a sua confiança em soluções como o EPLAN Preplanning.

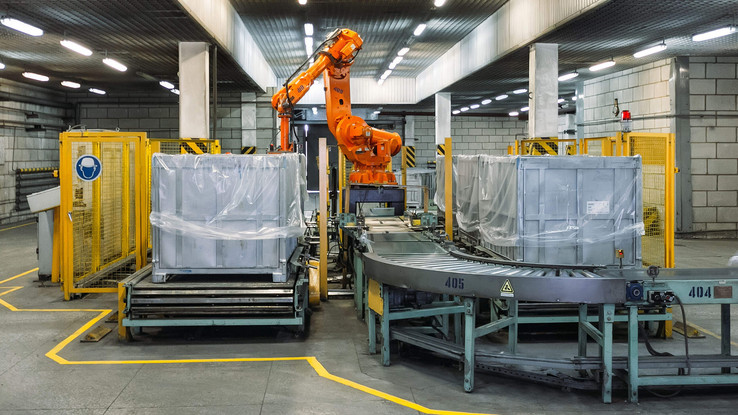

Tarefas desde o Projeto à Programação de Sistemas
Os componentes e as ligações que precisam de ser projetados variam consoante o campo da tecnologia EI&C. Entre outros exemplos podem-se incluir as ligações de todos os dispositivos de campo, como sensores e atuadores, através de sistemas de controlo descentralizados (DCS) e controladores lógicos programáveis (PLC). Também se devem projetar as caixas de ligações, os armários de agrupamento de sinais e armários de controlo descentralizados (DCS) para regular o funcionamento dos componentes de controlo. Isto também se aplica aos sistemas de comutação para fornecimento de energia e controlo de bombas, ventiladores e elementos de aquecimento. É necessário programar a entrada dos sinais de medição na régua de bornes da caixa de passagem e testes e conceber a fonte de alimentação do dispositivo de medição. Também é necessário determinar o comprimento dos fios e programar o DCS. Por último, mas não menos importante, é necessário projetar os sistemas de controlo de supervisão e aquisição de dados (SCADA), um tipo de aplicação que torna possível controlos e aquisição de dados de nível superior. Ainda outra importante tarefa de engenharia é a criação de diagramas de anéis para documentar o sistema de processo necessário.
Normas Importantes para os seus Projetos de Engenharia
As normas ISO 10628 e ISA 5.x são importantes para a criação de esquemas. A estruturação do sistema também pode ser realizada de acordo com a norma IEC 81346, entre outras, para permitir a engenharia interdisciplinar. Finalmente, a IEC 61355 regula o tipo de documentação para maior clareza. Além disso, o conceito de PCT permite também orientar os desenhos dos seus sistemas de acordo com as recomendações NAMUR, tais como NA 50. A estrutura do sistema PCT pode ser criada no Preplanning Navigator, que é onde também pode criar, editar e gerir segmentos estruturais, pontos PCT, funções de pontos PCT, reservatórios e objetos de planeamento geral. Existem também outras normas importantes que se aplicam no contexto da engenharia de processos.
Dados do Dispositivo de Alta Qualidade
A utilização do EPLAN Data Portal dá-lhe acesso a inúmeros dados de dispositivos e componentes de alta qualidade de um conjunto de fabricantes em constante crescimento.
Desenho Eficiente de Diagramas de Anéis para Utilização Interdisciplinar
A criação de diagramas de anéis na engenharia elétrica, de instrumentação e controlo é fácil e rápida se os bornes e as réguas de bornes estiverem definidos e se puderem ligar rápida e facilmente, os cabos forem fáceis de encaminhar e identificar e as referências cruzadas forem fáceis de consultar na documentação. A criação automática de diagramas e verificações da lista de material também deve ser possível. Outro elemento importante, para além disto, é a capacidade de trabalhar com DCS e PLC: tanto as atribuições como a criação de vistas gerais têm de funcionar sem problemas.
Criar Dados de Diagrama de Anéis para Utilização Posterior
O EPLAN Preplanning permite capturar os dados do seu diagrama de anéis no ambiente integrado da Plataforma EPLAN. A ligação de objetos de instrumentação utilizando cabos está também disponível no software, o que lhe permite definir que segmentos serão ligados uns aos outros na fase de pré-planeamento. As ligações entre dispositivos e fontes e alvos de dispositivos também podem ser concebidas desta forma.
Engenharia Integrada até Engenharia Elétrica e de Fluidos
Os dados externos também podem ser importados para o EPLAN Preplanning para uma abordagem de engenharia iterativa. Fazendo "arrastar - largar", os dados podem ser utilizados para a criação parcialmente automatizada de diagramas ou esquemas de fluidos, utilizando o EPLAN Fluid e o EPLAN Electric P8. É claro que também pode utilizar os dados gerados no EPLAN Preplanning para os seus projetos de engenharia elétrica e de fluidos sem qualquer perturbação dos meios.
Gerar Automaticamente Diagramas de Anéis
O EPLAN Engineering Configuration (EEC) dão-lhe a possibilidade de gerar automaticamente diagramas de anéis no EPLAN Fluid e no EPLAN Electric P8. Funciona mesmo usando tabelas Excel externas que poderá receber dos seus clientes como exemplo. Estes dados podem adicionalmente ser importados e utilizados para gerar esquemas elétricos e de fluidos.
Transferência de Dados para Engenharia 3D de Sistemas de Controlo e Distribuição
Também pode utilizar todos os dados gerados ao longo de todo o processo de engenharia para criar o gémeo digital dos seus sistemas de controlo e distribuição planificados no EPLAN Pro Panel, o que proporciona uma valiosa documentação e informação para o processo de fabrico, bem como para a manutenção e assistência.
