EPLAN Preplanning: gestão técnica centralizada de edifícios

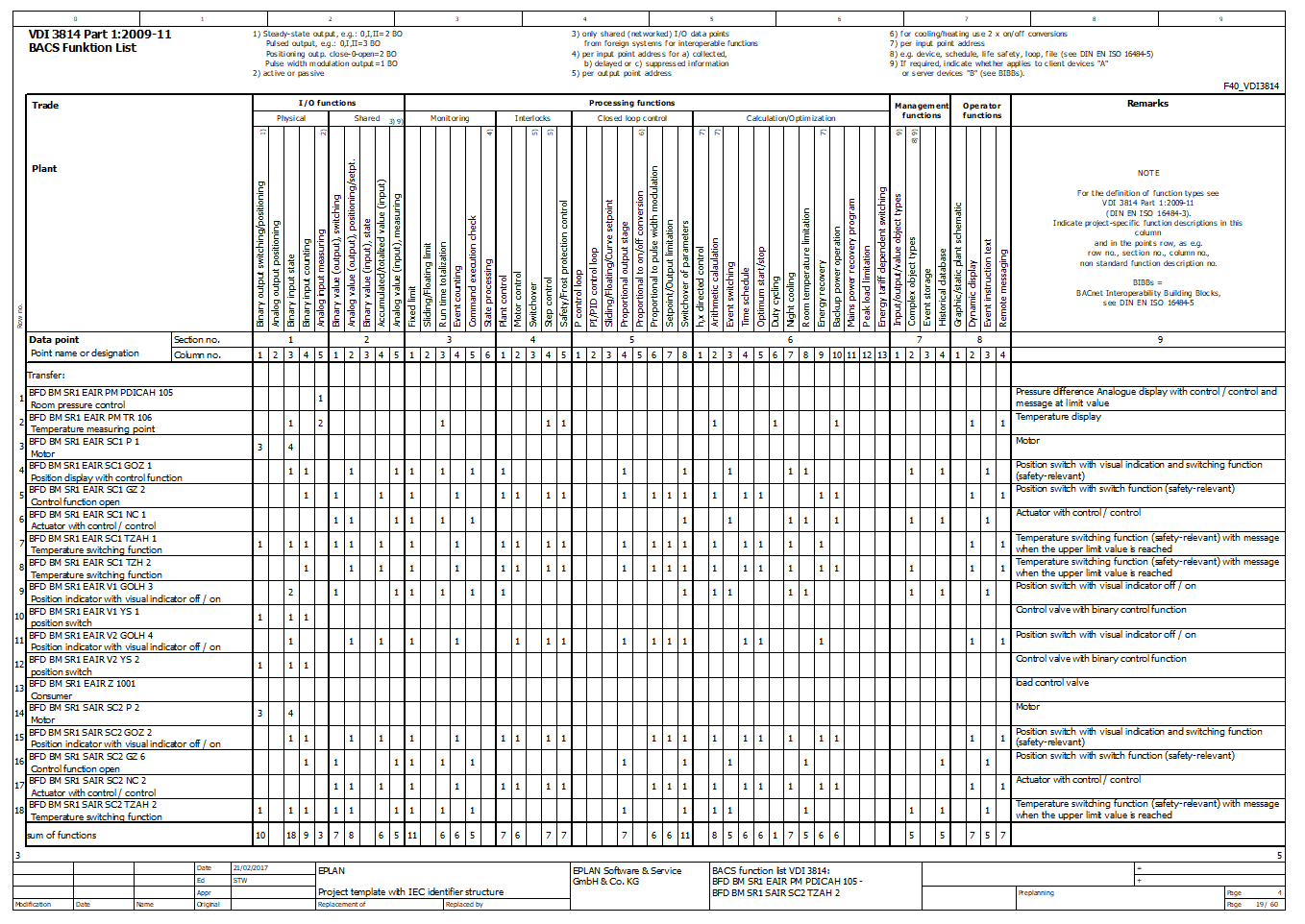

No planeamento técnico de instalações e máquinas de AVAC ou na conceção de soluções para a gestão técnica centralizada de edifícios existem muitas variáveis e documentos a ter em conta. A não existência de um meio para a gestão desta informação leva a problemas e omissões no desenvolvimento dos projetos. O EPLAN Preplanning surge como uma ferramenta de suporte para a gestão documental e especificações técnicas, permitindo importar dados BIM provenientes de folhas de cálculo em Excel, suporta as principais normas existentes nomeadamente a DIN EN ISO 16484-3 e a VDI 3814-1.

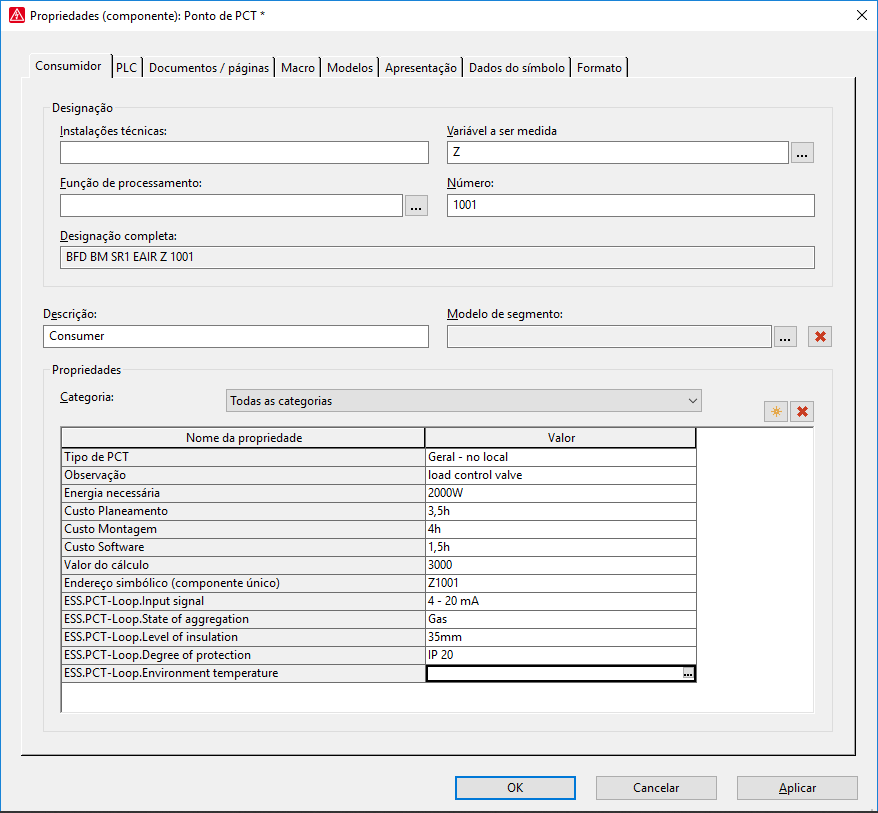

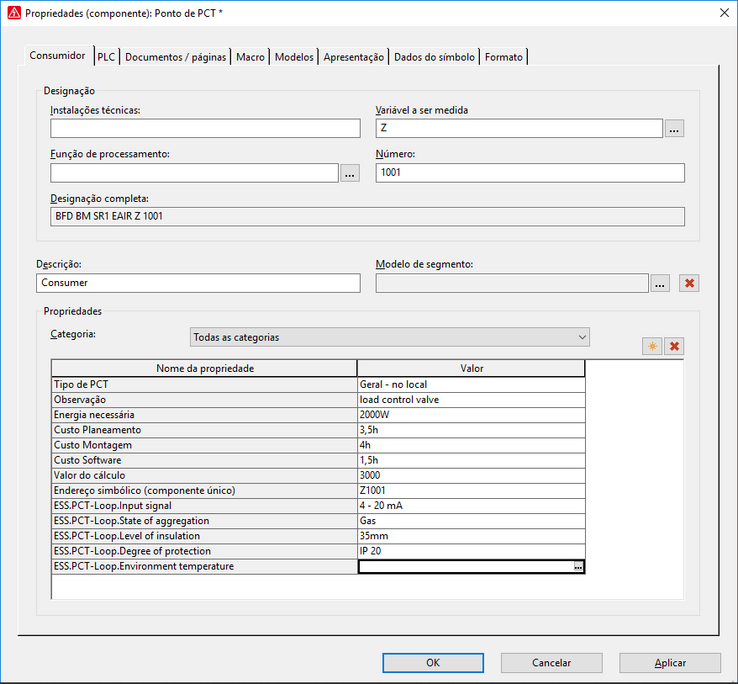

No planeamento técnico de instalações e máquinas de AVAC ou na conceção de soluções para a gestão técnica centralizada de edifícios existem muitas variáveis e documentos a ter em conta. A não existência de um meio para a gestão desta informação leva a problemas e omissões no desenvolvimento dos projetos. O EPLAN Preplanning surge como uma ferramenta de suporte para a gestão documental e especificações técnicas, permitindo importar dados BIM provenientes de folhas de cálculo em Excel, suporta as principais normas existentes nomeadamente a DIN EN ISO 16484-3 e a VDI 3814-1. Ao serem importados, estes dados são automaticamente estruturados com regras predefinidas de acordo a tecnologia de controlo de processo (PCT) e ficam desde logo disponíveis para utilização em fases posteriores do projeto, nomeadamente no desenvolvimento de esquemas de controlo, esquemas elétricos e na construção dos armários. A definição técnica dos equipamentos é realizada através de uma interface específica na qual as propriedades apresentadas podem ser personalizadas em função do tipo de equipamento. Diagramas de fluxo de ar, diagramas de instrumentação e processo (P&ID), listagens com o requisito de I/Os e mesmo cotações podem ser geradas a partir do EPLAN Preplanning. Pertencendo esta aplicação a uma plataforma de soluções capaz de dar resposta a todas as necessidades de engenharia, está preparada para gerir os seguintes tipos de informação: • Fornecimento e distribuição elétrica (alta tensão, baixa tensão, células de combustível) – Aparelhagem • Fornecimento elétrico de recurso (geradores, fonte de alimentação ininterrupta) • Fornecimento e distribuição de gás • Fontes de energia renováveis (eólica, solar, solar térmica, geotérmica) • Sistemas de aquecimento (caldeiras, armazenamento, água quente) • Sistemas de ar condicionado (unidades de tratamento de ar, refrigeradores, torre de refrigeração, bombas) • Sistemas de ventilação (ventiladores, amortecedores, temperaturas, humidade relativa, CO2) • Sistemas de transporte do edifício (escadas rolantes e elevadores) • Sistemas de iluminação • Sistema de alarme de incêndio • Todos os sistemas de água (fornecimento, potável, drenagem, distribuição, esgoto) • Segurança do edifício (barreiras, CCTV, alarmes, passes, fechaduras) A plataforma permite ser integrada no fluxo de trabalho da empresa dando resposta às necessidades específicas dos principais intervenientes no desenvolvimento dos projetos, sejam estes projetistas, orçamentistas, programadores ou compras. A EPLAN tem procurado nos últimos anos contribuir para a otimização dos processos através da automatização e reutilização dos dados. Em projetos recentes confirmou que é possível obter uma diminuição de custos e tempos de desenvolvimento na ordem dos 39%.
