Nova Smart Wiring Application: Simplificamos a cablagem dos armários de controlo

A cablagem de um armário de controlo requer imenso tempo e conhecimento especializado. No entanto, a Eplan tornou este processo muito mais simples, graças à Smart Wiring Application, que será apresentada na Feira de Hannover. O software permite visualizar a cablagem e fornece os dados de produção necessários em formato 100% digital. Vantagem: no futuro, o conhecimento da tecnologia de controlo estará incorporado no sistema. Os utilizadores beneficiam de poupanças de tempo substanciais em alterações de última hora, pois o software permite igualmente efetuar a complexa tarefa de comparação de projetos. Monheim, Alemanha, 4 de março de 2016 - Smart Wiring Application: o nome revela as características do novo software - a simplificação de todo o processo de cablagem de armários de controlo. A Eplan apresentará esta nova solução na Feira de Hannover. Quer se trate da descrição da fonte/alvo, tratamento do ponto do terminal, secções transversais, cor, comprimento do cabo, procedimentos finais ou rota exata dos cabos, o software disponibiliza a visualização e a necessária informação de cablagem e dados de engenharia para a montagem no armário de controlo. Vantagem: a cablagem com base em esquemas de ligações elétricas, um processo demorado, com possibilidades de erro e que requer um grande conhecimento especializado, já não é necessária. A representação digital da Smart Wiring Application refere-se ao esquema em 3D do modelo virtual no Eplan Pro Panel. No entanto, a nova aplicação pode ser utilizada para melhorar a produtividade mesmo sem um esquema em 3D. Por exemplo, podem ser importadas para o programa listas Excel com todos os dados de ligação necessários; não é possível fornecer a visualização em 3D dos caminhos de cabos e dos passos de montagem, no entanto, é disponibilizada a execução passo a passo, bem como as listas de ligações para alterações de última hora. Os trabalhadores dispõem permanentemente de informação clara sobre o progresso do processo de cablagem na sua totalidade, o que ainda precisa de ser cablado, quais as possíveis alterações que terão de fazer e como fazê-las. A Smart Wiring Application ficará disponível com o lançamento do Eplan Platform 2.6 em setembro de 2016.

Aplicação guiada pelo sistema

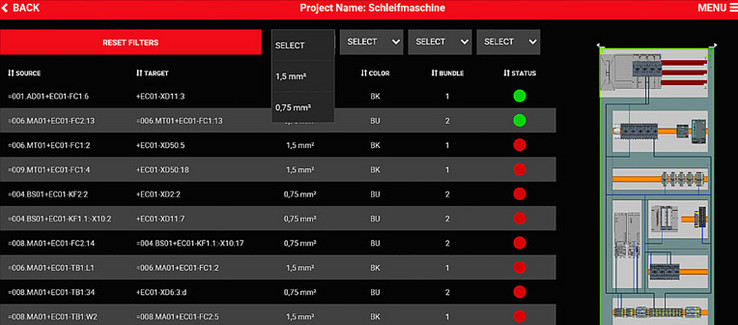

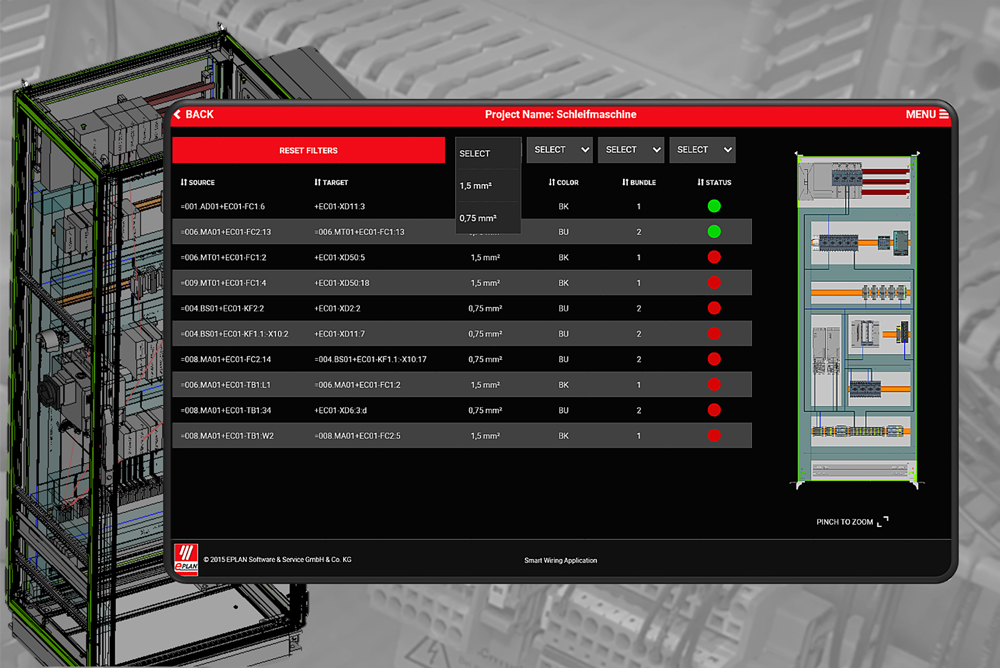

Um menu claro descreve todas as ligações. Esta informação é complementada com a visualização do equipamento, incluindo terminais e rota planeada dos cabos no armário de controlo. O software fornece ainda informação sobre o diâmetro necessário dos cabos, a cor a utilizar e o tratamento determinado do ponto do terminal - crimpagem ou soldadura por ultrassons, por exemplo. Os conjuntos de cabos também são indicados de forma exata, o que significa que todas as ligações e todos os passos de trabalho são fáceis de entender e transparentes. Assim que uma ligação é feita, é indicada a verde, como num semáforo. Isto é extremamente útil caso sejam necessárias várias alterações para terminar o trabalho: os colegas podem iniciar a cablagem no ponto exato em que os seus antecessores a terminaram.

Execução rápida de alterações de última hora

A Smart Wiring Application demonstra todos os seus trunfos nas alterações de última hora, que são simplesmente registadas no Eplan Pro Panel e depois atualizadas. Graças à Smart Wiring Application, o estado dos dois projetos é comparado e todas as diferenças são registadas pelo software, o que permite poupar imenso tempo em comparação com o processo manual. O software indica todas as ligações obsoletas, as ligações que já foram feitas mas que deverão ser removidas e as ligações adicionais necessárias. Isto significa o fim dos tempos mortos em que os trabalhadores precisavam de verificar de que forma as alterações afetavam toda a cablagem e processo de fabrico.

Antecedentes

Até 43% do tempo de trabalho necessário para fabricar um armário de controlo é despendido na cablagem (dependendo da sua aplicação específica). Este processo é extremamente demorado e requer um grande conhecimento especializado. O que é que deve ser ligado e qual a rota ideal para os cabos necessários? Normalmente, estes problemas de tecnologia de controlo têm que ser resolvidos através de esquemas de ligações elétricas, que são a base da cablagem do armário. Assim, especialistas altamente qualificados precisam de estudar centenas de esquemas de ligações elétricas e, página a página, efetuar a montagem e instalação da cablagem, cuja execução nem sempre é perfeitamente clara. Graças à Smart Wiring Application, o tempo poupado pode ser utilizado de forma mais produtiva.

Vantagens da Smart Wiring Application

• Fluxo de trabalho integrado desde a receção dos requisitos do cliente até à engenharia, fabrico e teste
• Dados 100% digitais
• Cablagem sem esquemas de ligações elétricas
• Visualização perfeita
• Instruções passo a passo para o trabalhador
• Comparação entre projetos para alterações de última hora
• Registo do estado da cablagem
• Melhor escalabilidade das cargas de trabalho
