O caminho mais curto para o seu esquema eléctrico

O caminho mais curto para o seu esquema eléctrico

Na elaboração dos projectos eléctricos a empresa usa o EPLAN Electric P8 e o EPLAN Cabinet, tirando partido da uniformidade da base de dados durante os processos de desenvolvimento e produção.

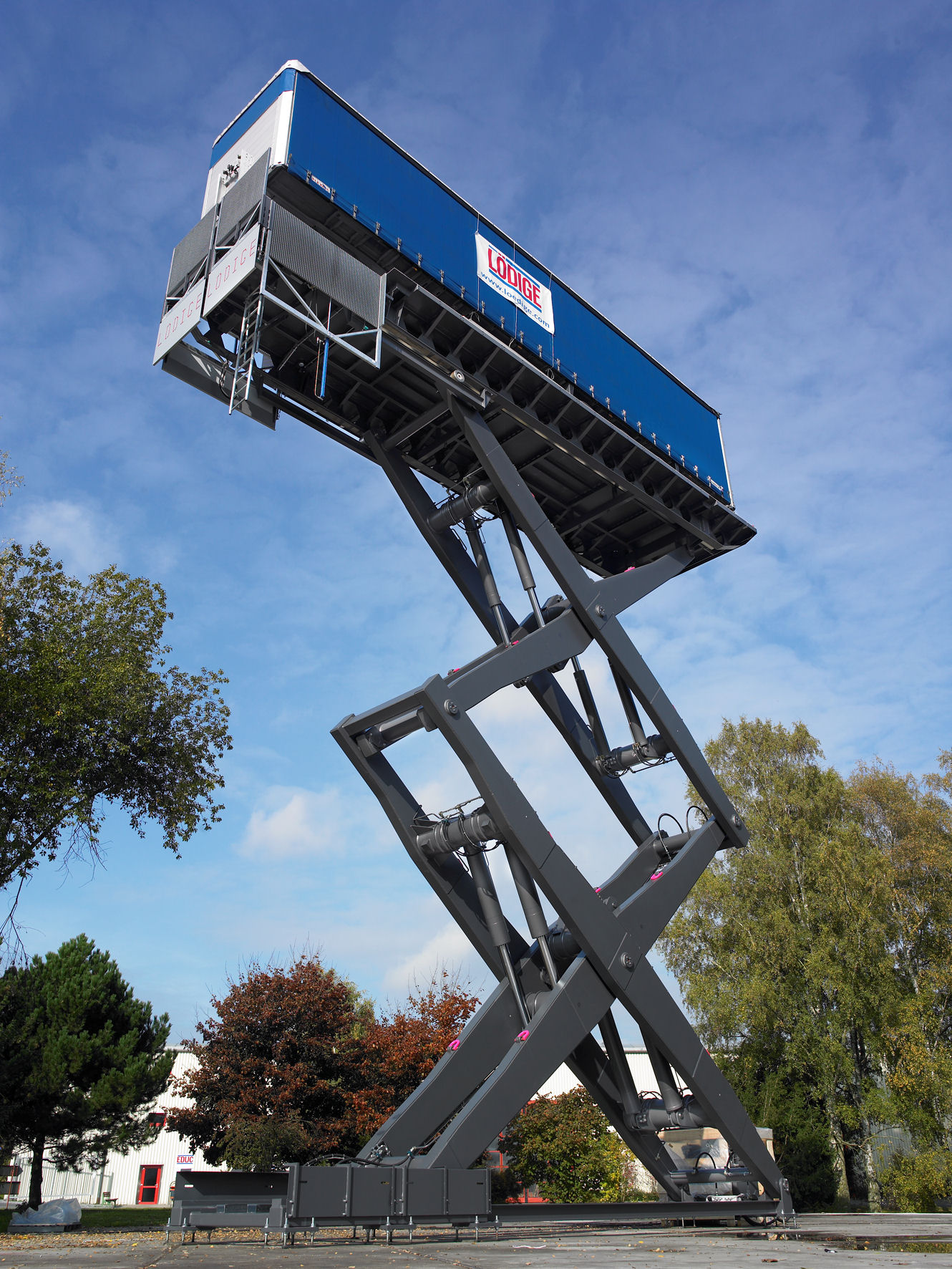

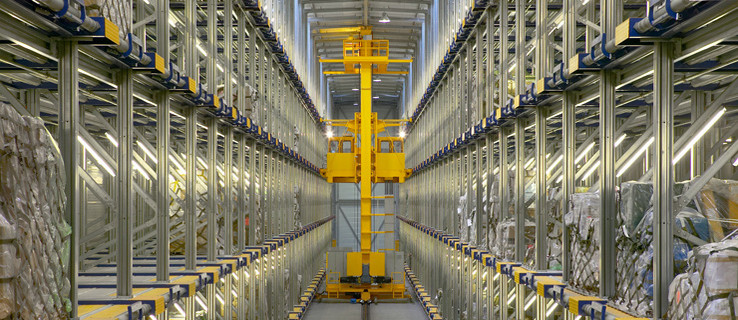

A Lödige Fördertechnik GmbH em Warburg desenvolve e constrói complexos sistemas elevatórios, de transporte e manuseamento de carga. Na elaboração dos projectos eléctricos a empresa usa o EPLAN Electric P8 e o EPLAN Cabinet, tirando partido da uniformidade da base de dados durante os processos de desenvolvimento e produção. De crucial importância neste contexto é a normalização e automatização na criação dos esquemas eléctricos. Descrevendo a gama de produtos da Lödige Machines GmbH em Warburg: em primeiro lugar temos os sistemas elevatórios LorryLift que podem erguer veículos até uma altura de 15 metros. (Imagem 1) e as gruas industriais de carga que podem atingir os 100 metros de altura. Outro ramo de actividade da Lödige's é o relativo aos sistemas de manuseamento de carga (Imagem 2) especialmente os dedicados à carga e descarga de contentores de transporte aéreo que normalmente pesam entre 7 a 14 toneladas. Para este tipo de contentores, a Lödige constrói também sistemas de armazenamento automático: projectos exigentes que implicam um intensivo trabalho de desenvolvimento dado tratar-se de estruturas pesadas com ciclos de vida de 20-30 anos. Outra divisão é a referente em exclusivo ao desenvolvimento e produção de sistemas de parqueamento automóvel nos quais os carros são empilhados de forma similar ao armazenamento automático - uma forma eficiente de optimizar o espaço disponível para parqueamento. Esta diversidade de produtos implicam a elaboração de pequenos projectos, especialmente no que concerne aos sistemas para contentores aéreos e segmentos dos centros de distribuição, mas também trabalhar com grandes projectos alguns compostos por 800 máquinas. Se muitas vezes é possível a utilização de módulos existentes, como por exemplo, conversores e postos de transferência. Todavia, muitas máquinas são feitas à medida. A pressão ao nível do tempo e custos implicam modularização
Como responsável pelo departamento de projecto eléctrico, o engenheiro Burkhard Pöhler (Imagem 3) assumiu o objectivo de acelerar a modularização das máquinas e sistemas. Aqui, Mr. Pöhler, que é também engenheiro de patentes, detectou a necessidade de tomar medidas: "Em situações normais, aproximadamente 25% do que produzimos são máquinas standard, sendo 75% desenhos especiais. Esta relação deve a médio prazo ser revertida. A pressão dos custos e o âmbito dos vários projectos assim o exigem: Por exemplo, actualmente estamos a trabalhar um sistema de carga aérea com cerca de 1000 máquinas individuais." Outro grau de complexidade advém da tendência de descentralizar a tecnologia de controlo. Sem dúvida, isso simplifica a estrutura modular do sistema, mas em contrapartida exige estruturas de rede mais complexas em relação ao controlo central, instalações com armários de apoio. O mesmo se aplica na produção de sistemas: a Lödige não fabrica apenas em Warburg, mas também numa rede de produção com abastecedores e fornecedores internacionais. E-CAD: Sempre actualizado
Como tal, é para a Lödige crucial possuir dados uniformes e uma plataforma única de informação. No desenho de esquemas eléctricos, é usado o EPLAN Electric P8 e cedo optamos pela migração para a nova plataforma EPLAN. Burkhard Pöhler: "O princípio de uma base de dados única e interdisciplinar foi extremamente convincente – o método de trabalho daí resultante oferece vantagens consideráveis em termos de qualidade e rapidez, especialmente no caso de projectos mais complexos." Ferramentas para a criação automática de projectos

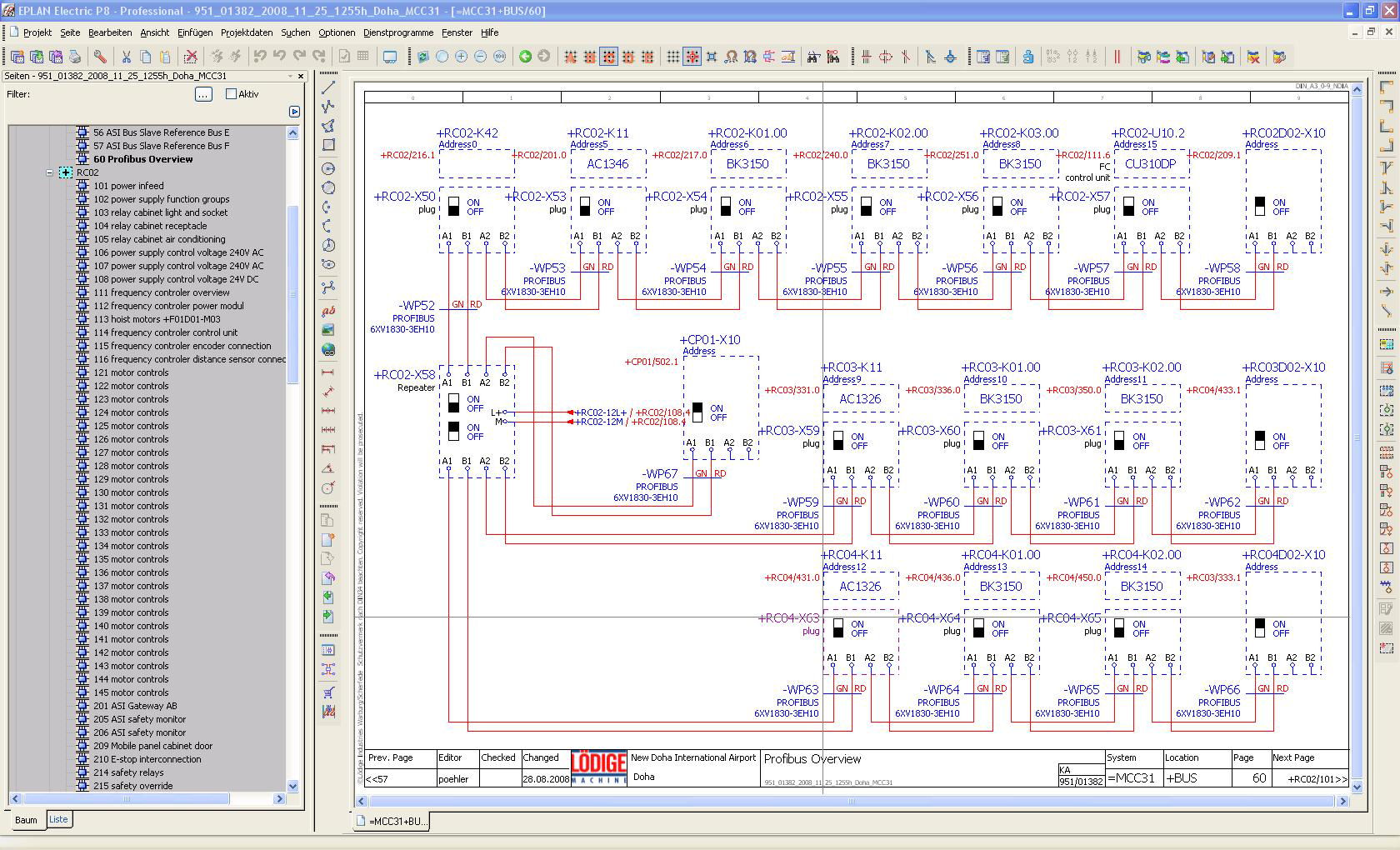

O factor rapidez é um critério muito importante para os engenheiros da Lödige. Em grandes projectos, o desenhador cria de 50 a 100 esquemas, cada um contendo 500 a 600 desenhos. O EPLAN Schematic Generator é uma grande ajuda para estas tarefas: No caso dos módulos AS-i, usados na Lödige sobretudo nos sensores de controlo, mostra por exemplo quais os endereços livres. (Imagem 4) Uma grande ajuda na orientação em grandes esquemas que já existem ou estão em fase de desenvolvimento é a padronização, que se tornou possível com as ferramentas EPLAN. A configuração automática das designações das localizações facilita as atribuições e para a transferência dos endereços, os desenhadores usam uma ferramenta que gera uma listagem em tabela das cartas PLC. Todas as referências assim como, por exemplo, as listagens dos elementos principais e auxiliares são transparentes e coerentes mesmo quando são processadas várias alterações. Isso economiza tempo e evita erros. A base para a vista em 3D
A vista em 3D das várias peças são também criadas na Lödige ou solicitadas através do EPLAN Data Portal (Imagem 5). Burkhard Pöhler: "O EPLAN Data Portal é uma óptima estrutura à qual frequentemente recorremos, este é um dos nossos critérios para a selecção de componentes: Damos preferência a fornecedores cujos produtos incluem os pontos de ligação e outros dados que podemos transferir directamente do portal. Isso poupa-nos trabalho e disponibiliza-nos a última versão dos dados e desenhos evitando a necessidade de actualizações." Para a Lödige o EPLAN Data Portal oferece outras vantagens, como possibilitar que os armários nas propostas a concurso sejam enviados já com dados incluídos. Adicionalmente às listas de material, recebem também entre outras coisas, listagens de cabos, diagramas de bornes e ficheiros para etiquetagem. Produção de armários com o EPLAN Cabinet

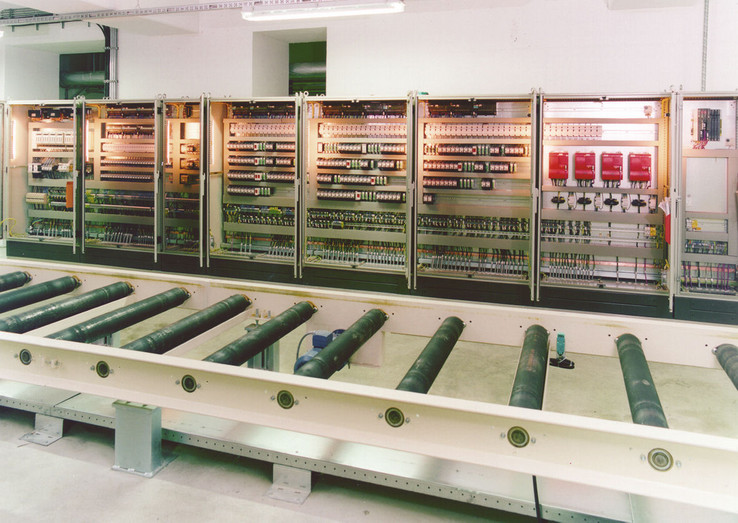

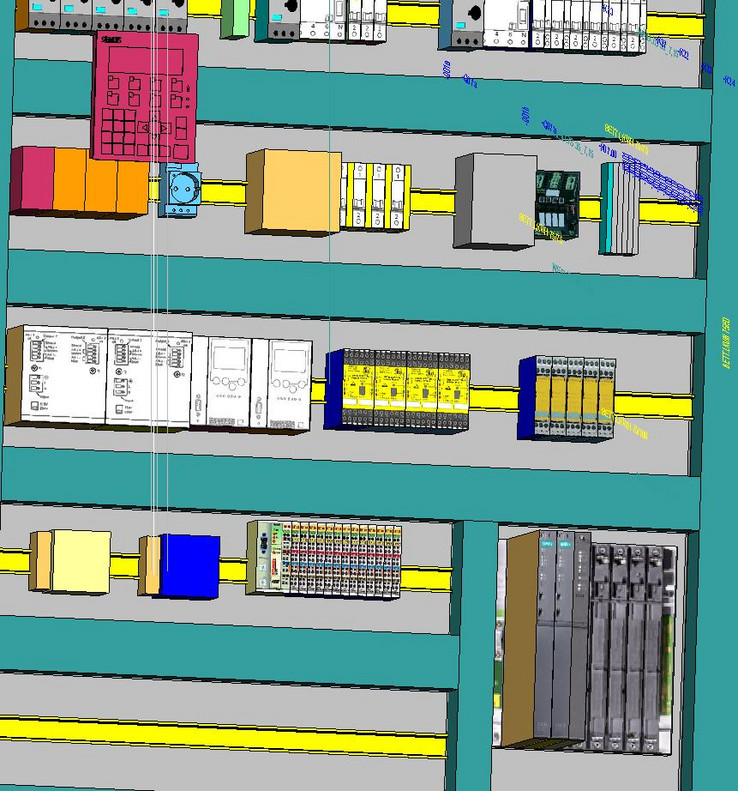

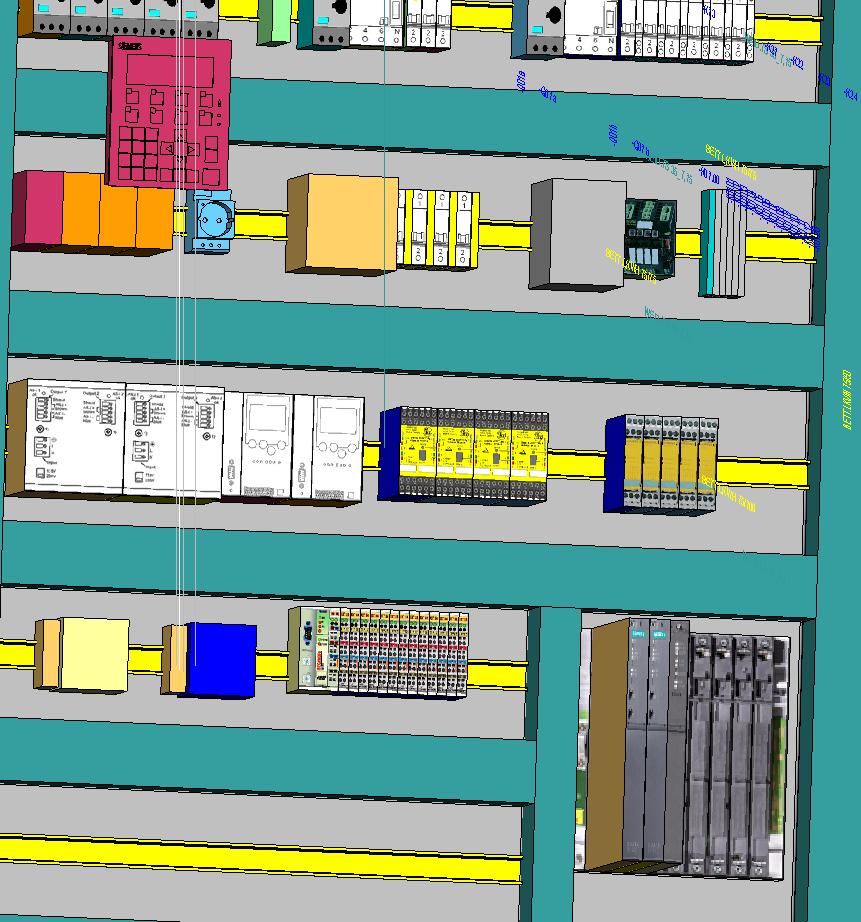

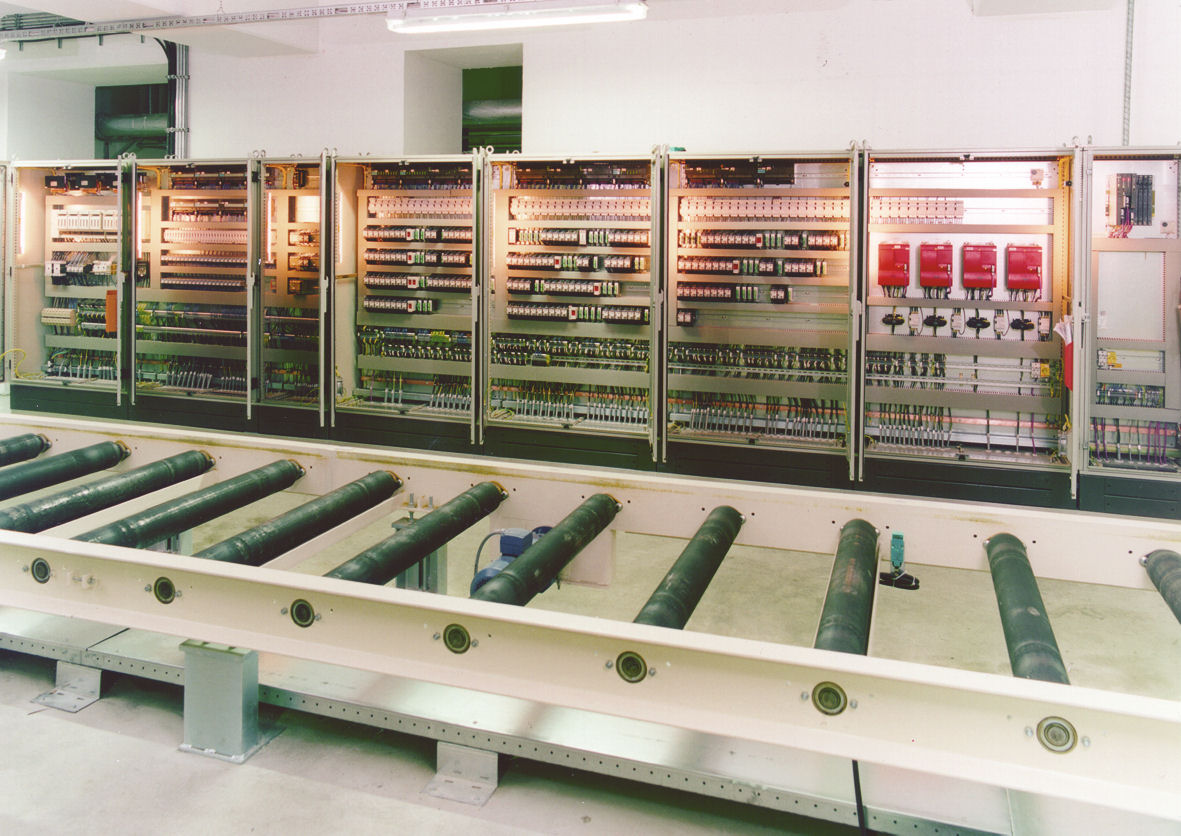

Com a migração para EPLAN Electric P8, a Lödige preencheu os requisitos para a utilização de outros blocos da plataforma EPLAN, aqui entra o EPLAN Cabinet. Este software é um auxiliar precioso para os desenhadores dos quadros eléctricos (Imagem 6). Condutas para cabos, calhas de montagem, bornes, protecções, etc. podem ser colocadas através de um simples clique. O sistema considera folgas mínimas e áreas de bloqueio e controlo de colisões, prevenindo possíveis erros (Imagem 7). Isto - destaca Burkhard Pöhler – são características usadas tanto em consolas como nos armários propriamente ditos: Nestes componentes em particular, nunca abunda o espaço para instalação. Particularly in the case of these components, there is little installation space. O 'protótipo virtual', resultado do trabalho em EPLAN Cabinet, preenche todos os requisitos de uma representação em CAD, que pode ser usado sem dificuldades nos esquemas mecânico e eléctrico. Desta forma a Lödige colhe os benefícios de uma maior segurança no planeamento dos projectos. A informação dos produtos usados no EPLAN Electric P8 oriundos do portal contêm também dados mecânicos, como por exemplo, dimensões e dados de furações relevantes para a construção dos armários. Contempla também o encaminhamento automático, que facilita a preparação dos cabos e potencia a automatização do desenho: Quando planeia projectos, a Lödige usa o catálogo Rittal RiCAD que proporciona as vistas em 3D da estrutura dos armários disponíveis para desenvolvimento no EPLAN Cabinet. Estes são também usados na concepção térmica do alojamento. Automatização no desenvolvimento dos armários, construção delegada
A decisão a favor do EPLAN Cabinet foi acompanhada pela subcontratação na construção dos armários. Burkhard Pöhler: "A experiência no desenvolvimento do projecto eléctrico permanece claramente em casa; porém a construção dos armários, não é definitivamente uma das nossas principais competências. Para isso, trabalhamos agora em parceria com fornecedores externos qualificados." Em resultado, factores como tempo e flexibilidade assumem uma maior importância. Considerando, no caso da "produção interna", por exemplo, componentes com longos prazos de entrega são encomendados com antecedência e no caso das condutas para cabos, onde tem de ser definido um único fornecedor, os processos são agora mais claramente estruturados. Somente quando os esquemas estão completamente terminados há lugar ao concurso. Burkhard Pöhler: "Isto significa: Que temos de ser capazes de trocar as várias peças nos diagramas. Isso geralmente aplica-se a alterações de 'última hora' – os esquemas têm de ter os dados sempre actualizados e combinarem com os dados mecânicos. " Ao mesmo tempo, planear os projectos com EPLAN Electric P8 e EPLAN Cabinet, asseguram aos produtores de armários especificações exactas, com a vantagem de respeitarem as normas da Lödige. O mesmo tipo de armário terá o mesmo aspecto, mesmo quando é construído por diferentes fabricantes. Por outras palavras: Há poupança de tempo e dinheiro
Recorrendo à utilização do EPLAN Cabinet e EPLAN Electric P8 os desenhadores de esquemas eléctricos poupam tempo e dinheiro. Burkhard Pöhler: "Não só retiramos benefícios da normalização do layout dos quadros, como também obtemos outros dados sem custos adicionais, de que são exemplo os comprimentos dos fios e os dados das furações para 3D. E muitas outras funções automáticas que temos programadas em scripts por forma a acelerar o nosso fluxo de trabalho. A plataforma de dados EPLAN tende a simplificar a documentação: Praticamente com um clique os documentos pretendidos podem ser criados como ficheiros PDF. Mesmo com a produção subcontratada dos armários, o que pressupõe um circuito mais complexo, o tempo gasto na elaboração dos projectos não aumentou. Ao mesmo tempo, verificou-se uma poupança avaliada em cerca de 20% na produção das várias obras.
