EPLAN Cabinet na Siemens em Chemnitz

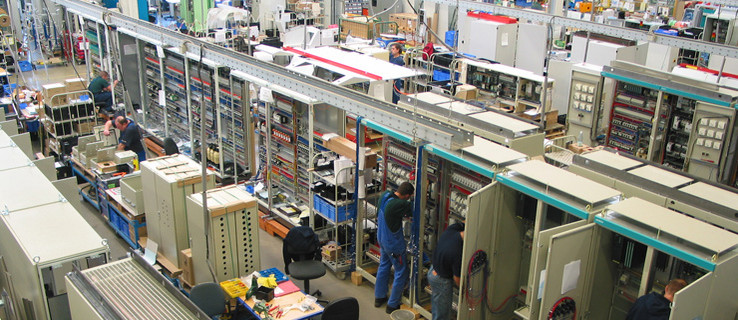

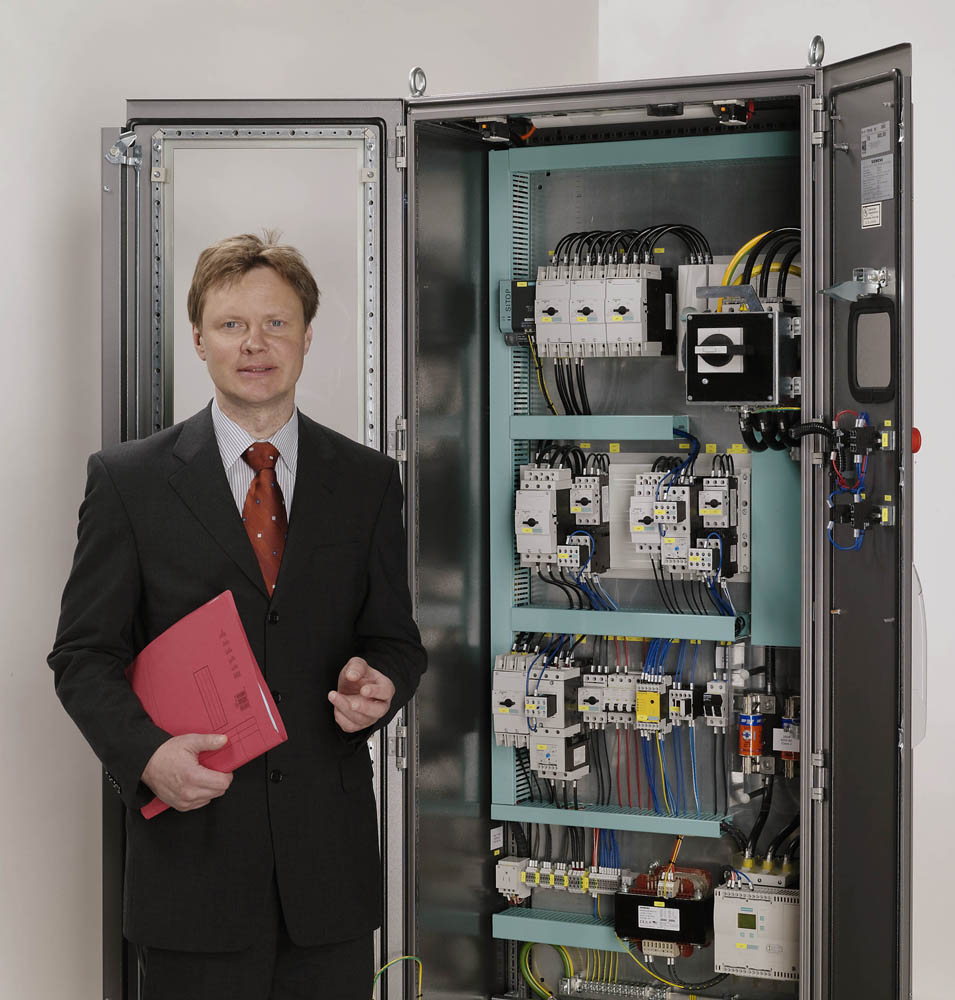

A combinação das instalações de engenharia da Siemens em Chemnitz, que desenvolve e produz armários de controlo para mais de 130 clientes, utiliza o EPLAN Cabinet para o planeamento 3D. De forma a acelerar as operações de trabalho e responder rapidamente às diferentes encomendas e requerimentos de clientes sem comprometer os altos padrões de qualidade, a Siemens criou também uma ligação de informação integrada com o SAP através do EPLAN Electric P8 e do EPLAN Cabinet. "Desde a produção de armários de controlo até ao fabrico de soluções": este é o mote da sede da Siemens em Chemnitz WKC, a combinação das instalações de engenharia desenvolve e produz combinações electrónicas e armários completos, com um sucesso excepcional: a fábrica fornece mais de 130 clientes, a nível nacional e mundial. Qualquer um que opera num ambiente altamente competitivo de produção de armários de controlo, necessita the oferecer aos seus clientes algo especial, se quer ter sucesso. O Engenheiro Hans-Peter Kasparick, Responsável por Tarefas Específicas/Software de Engenharia na Siemens em Chemnitz, explica: "Nós distinguimos-nos dos outros concorrentes, pois como parceiros dos nossos clientes, nós cobrimos toda a cadeia de valor. Nós colaboramos com os nossos clientes desde muito cedo na fase de desenvolvimento, e se necessário, podemos produzir conceitos de automação completos. Para o fabrico em série, trabalhamos arduamente para alcançar a optimização dos custos do armário." Cada vez mais importante: Produção de pequenas séries e one-offs
WKC é também muito flexível no que diz respeito à produção: dos cerca de 14000 armários de controlo que saem da fábrica todos os anos, muitos são apenas produzidos em pequenas quantidades através do processo one-off. Em alguns casos, um planeamento e uma produção eficientes são particularmente importantes. Com isto em mente, a Siemens trabalhou arduamente para estabelecer uma cadeia integrada de informação que começa assim que o cliente submete os primeiros documentos do projecto. Hans-Peter Kasparick explica: "Nós recebemos um esquema de fios e uma lista de materiais dos nossos clientes, e normalmente também uma proposta de layout". Comunicação entre ECAD e ERP
Como os tempos intermédios são um factor decisivo na produção de armários de controlo - e reduzidos tempos intermédios traduzem numa liderança competitiva - a Siemens verifica atempadamente todos os documentos, p.e. comparando a lista de materiais com os esquemas de fios. Hans-Peter kasparick explica: "O nosso objectivo é começar a produção sem nenhumas incorreções, de forma a garantir a confiabilidade do planeamento e do processo na produção". Em primeiro lugar, a lista de materiais é transferida para um pacote de software, próprio e de uso simples, para a administração de listas de materiais, e depois daí para o sistema SAP. Esta lista é depois, em tempo útil - e é aqui que a moderna tecnologia E-CAD entra em jogo - transferida para o sistema EPLAN Electric P8. Neste ponto, a estrutura de base de dados do novo software EPLAN demonstra reais potencialidades. Sem esta estrutura não seria possível implementar a interacção entre ECAD e ERP (Enterprise Resource Planning) tão facilmente. Desde o esquema eléctrico até ao acabamento do armário
Num estágio subsequente, os engenheiros da Siemens convertem os esquemas eléctricos em documentos de produção tecnológica. Um deles é o plano do layout mecânico do armário de comando. No passado era implementado em tecnologia 2D, mas agora são trabalhados tridimensionalmente, baseados nos dados EPLAN, com o EPLAN Cabinet. Este novo software baseado na nova plataforma EPLAN foi desenhado especialmente para o planeamento de projectos de montagem de painéis e armários de controlo. A interface intuitiva e as ferramentas inteligentes de engenharia, tornam fácil o trabalho dos engenheiros. Condutas de cabos, suportes, terminais, contactores, etc. são facilmente posicionados com um único clique. O sistema permite a definição de espaços mínimos e superfícies bloqueadas; a funcionalidade de controlo online de sobreposições ajuda a evitar erros de posicionamento. O módulo básico pode ser extendido de forma a incluir funções adicionais p.e. para definição de rotas e cálculo de comprimentos, assim como geração de dados para máquinas de furação. Engenharia Tridimensional

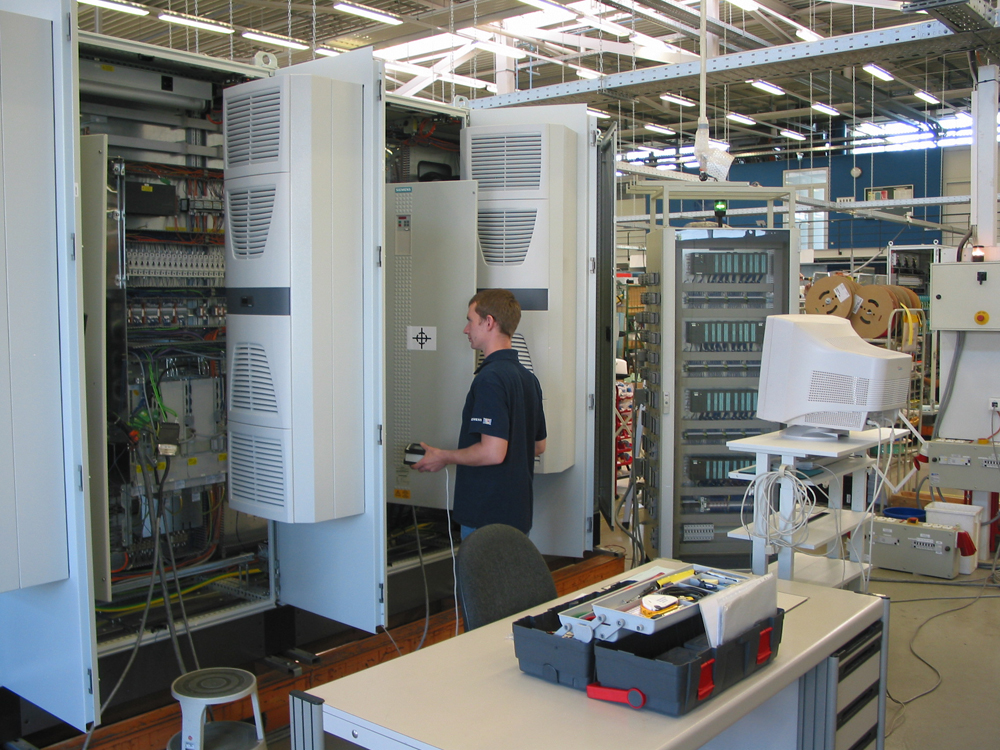

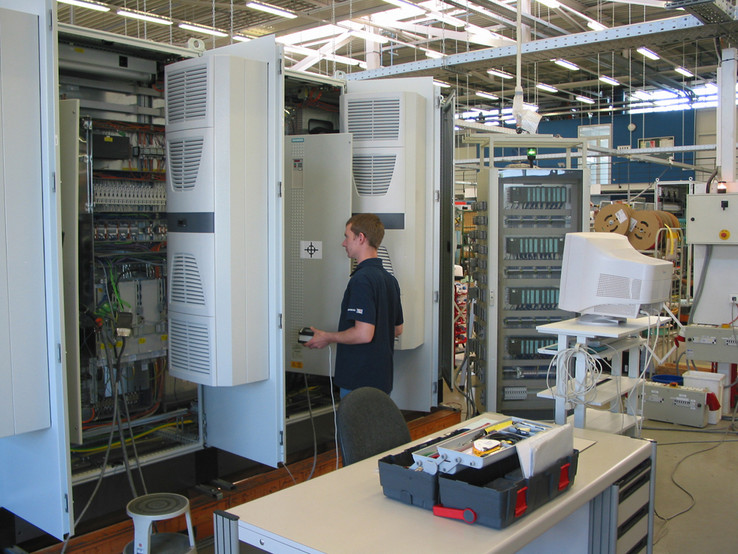

Faz sentido adicionar uma terceira dimensão à engenharia, os armários de controlo têm vindo a ficar cada vez mais complexos. Cada vez mais os componentes, estão a ser posicionados em conjuntos, nas portas, nos painés laterais e na base; a vista em 3D evita colisões assegura as distâncias requeridas entre componentes. Um segundo argumento ainda mais convincente: tendo em vista o espaço de construção limitado, e o crescimento cada vez maior da necessidade de componentes, é necessário ter em grande consideração o desenho térmico e a dissipação de calor. Por esta razão o Centro de Competências Técnicas de Arrefecimento de Armários, sedeado nas instalações em Chemnitz, dedica-se unicamente a este problema. Como um serviço, esta equipa colabora com o cliente para planear soluções térmicas, implementar optimizações e medições, e executar testes em conformidade com as especificações ambientes. Nesta ligação, o EPLAN Cabinet oferece uma interface com o software de simulação térmica usado pela Siemens, que é capaz de emular a distribuição e a dissipação térmicas nos armários de controlo. Isto requer uma vista 2D do interior do armário. O EPLAN Cabinet fornece toda esta informação geométrica para o programa. O egenheiro pode introduzir uma temperatura ambiente e calcular se a disposição planeada está correcta do ponto de vista térmico. Adicionalmente a esta opção de ligação, a Siemens também faz uso de outras relações, tal como com as próprias bibliotecas de componentes, e com bibliotecas de outras vários fornecedores como a Rittal (RiCAD 3D / para selecção de caixas) - aqui também, o aspecto de integração presta um papel chave. Qualidade elevada, processos mais rápidos
A funcionalidade central de administração de componentes na plataforma EPLAN é uma vantagem genuína para a Siemens, porque a base de dados integrada permite uma preparação óptima dos processos de produção para altos padrões de qualidade, e também abre um caminho para curtos tempos de preparação. Hans-Peter Kasparick explica: "Para nós, o grande potencial para a poupança de tempo e custos reside no processo de preparação, p.e. em engenharia, o EPLAN Cabinet ajudou-nos muito a esse nível". Muitos produtos estão já armazenados em EPLAN, e outros lhes seguirão brevemente. Aos fornecedores da empresa foi pedido para fornecerem características 3D como as dimensões, pontos de ligação, etc. que depois serão introduzidos na base de dados. Módulos pré-definidos tornam a engenharia mais fácil para one-offs
Quando planeava one-offs, a Siemens colaborou com a EPLAN Software & Service para incorporar uma funcionalidade adicional para poupar trabalho: um projecto similar com muitas partes idênticas é usado como base, e o EPLAN Cabinet compara automaticamente os dados correntes da lista de materiais do EPLAN com o novo projecto. Na experiência da Siemens, esta aproximação oferece significativa poupança de tempo em engenharia, o que traduz numa vantagem competitiva, uma vez que o módulo foi adaptado para a Siemens. Ligação à produção mecânica
A Siemens delega a maquinaria dos armários aos fornecedores locais. Os armários são entregues com um ficheiro NC gerado pelo EPLAN Cabinet - ou mais especificamente pelo módulo NC - que os fornecedores podem introduzir nas suas máquinas, e que contém os dados exactos para a furação e corte a laser dos buracos e encaixes, e para a produção de placas de montagem. Desta forma, a engenharia mecânica e ECAD estão a crescer juntos cada vez mais. No futuro: Planos para cabos pré-configurados com a função de rotas
Usando o EPLAN como base, a Siemens implementou consequentemente um fluxo de informação integrada para toda a cadeia de engenharia e produção; a interface com a administração da lista de materiais e com o SAP também facilita a ligação com a actividades comerciais como a contabilidade de obtenção e custo. Num futuro próximo, as instalações da Siemens em Chemnitz estão a planear integrar estágios de processos adicionais dentro do software ECAD. Por exemplo, eles tencionam usar cabos pré-configurados usando um programa de rotas, disponível como um módulo do EPLAN Cabinet. Isto ajudará significativamente a encurtar os tempos de produção. Benefícios de marketing
Há também um número de factores "soft" a favor do planeamento 3D dos armários de controlo com o EPLAN Cabinet. Hans-Peter Kasparick explica: "A vista 3D é uma excelente ferramenta de marketing. O cliente tem a possibilidade de visualizar o seu produto com antecedência e tem uma melhor ideia da aparência do armário - isto é importante tendo em visto o ênfase crescente em aspectos de desenho na engenharia mecânica." A Siemens também oferece um serviço adicional aos seus clientes que gostam de saber exactamente o que se passa. Eles podem acompanhar o estado dos seus armários através de uma webcam e discutir detalhes técnicos da configuração.
